ACCESORIOS

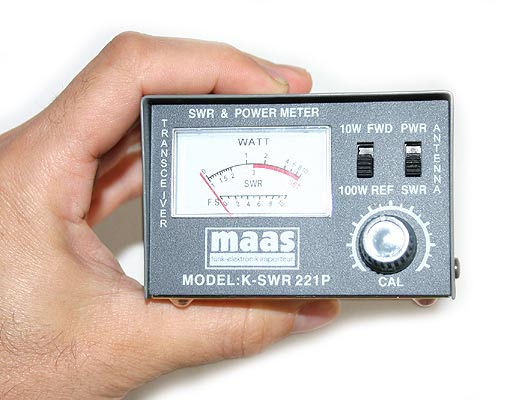

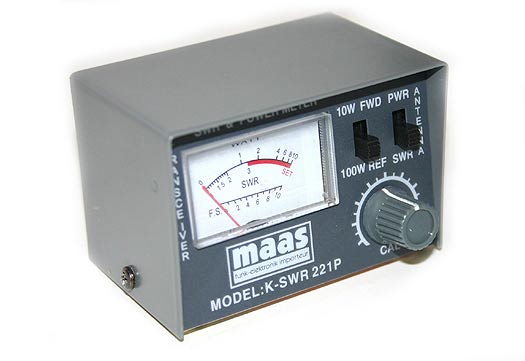

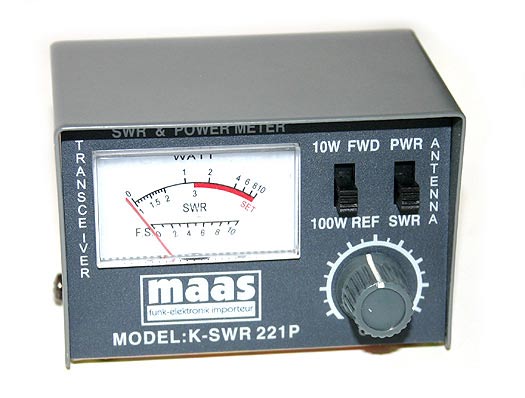

  MEDIDOR ESTACIONARIAS




SWR 1:1 a1:3
Potencia RF 0-10w./ 0100W


REF. KSWR 221

El instrumento de medida JX 20 es un medidor compacto de funciones. Esta diseñado para medir cualquier antena de 52 0hms, usadas para operar en banda ciudadana(CB 27Mhz).

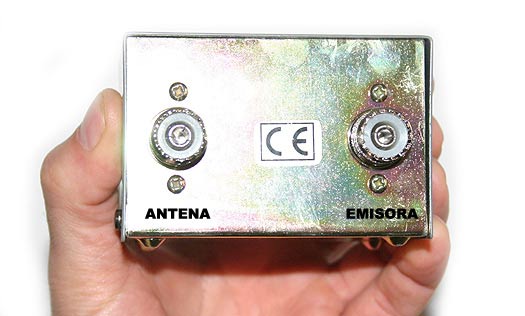

Esta diseñado para ser utilizado en estaciones de base o móviles. Ademas puede ser permanente instalado entre la antena y el transmisor sin ninguna perdida de potencia.


!! MARCADO DIFERENCIA !!

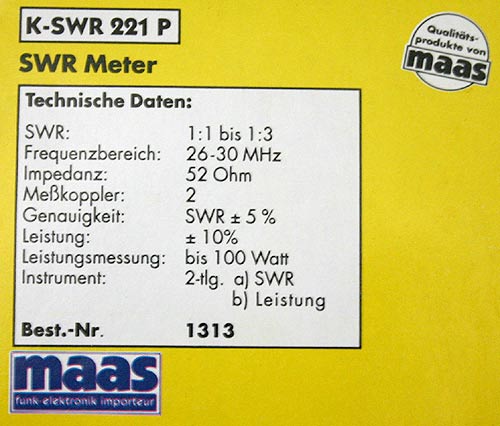

REF. KSWR 221

Frecuencias 27Mhz

¡¡ SOLO 10,35 Euros!!

        (IVA no incluido)



FUNCION DE SWR
La función SWR del instrumento de medida, es probablemente la más útil.
La comprobación para el SWR o relacion de ondas estacionarias facilita al operador
del transmisor una buena indicación de la condición de su antena y del cable de la misma ya que la mayoria de las antenas situadas en el exterior y alejadas de los transmisores.
Con el fin de obtener la maxima cantidad de potencia radiada de la antena. El cable coaxial y la antena deberian ser adaptadas al transmisor. Para este medidor se requiere utilizar cable RG58U. debido a que nunca se consigue una perfecta adaptacion, la cantidad de desadaptación puede ser medida en ondas estacionarias puede conseguir observando la potencia FWD y la reflejada R1:1 comparandolas, y entoces veremos la perdida real.

FUNCION DE MEDIDOR DE POTENCIA
La función del medidor de potencia tiene por objeto la radiofrecuencia(RF) genereda en el transmisor. Este medidor medira hasta 100w. de potencia RF con una precisión del 10%. Este se consigue analizando una pequeña cantidad de RF de la linia del transmisor. No habra ninguna pérdida de potencia si el medidor es intercalado al coaxial como instalación permanete.
