MEDIDOR
ESTACIONARIAS |
| |
 |
| |
| ref.
KSWR 500 |
| |
|

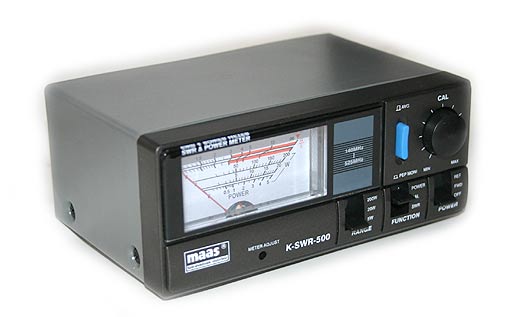

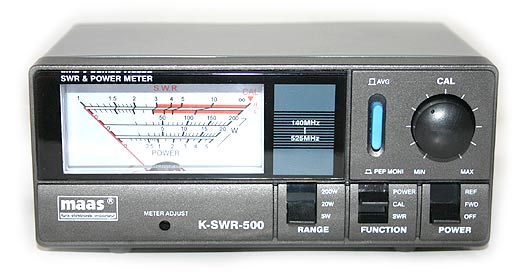

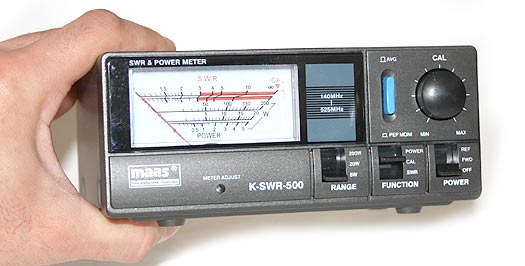

REF. KSWR 500

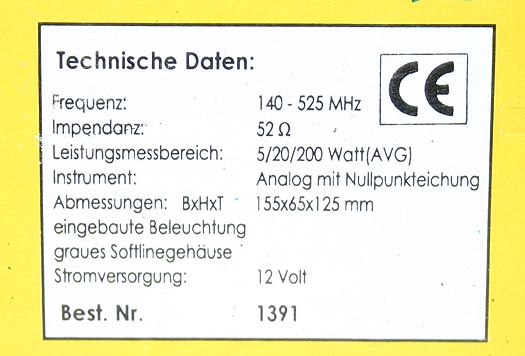

Medidor de estacionarias R.O.E.
y vatimetro. Frecuencia desde 140 a 525 MHz. Dispone
de 3 escalas de potencia (5/20/200 vatios). Con iluminacion
a 12v. De gran precisión.
Medidas 155 x 65 x 125 mm
|
!!
MARCADO DIFERENCIA !!
REF. KSWR 500
Frecuencias 140-525Mhz
|
|
|
|
 |
| |
| Como medir estacionarias:
K SWR 500 Y KSWR 300 |
| |
 |
| |
|

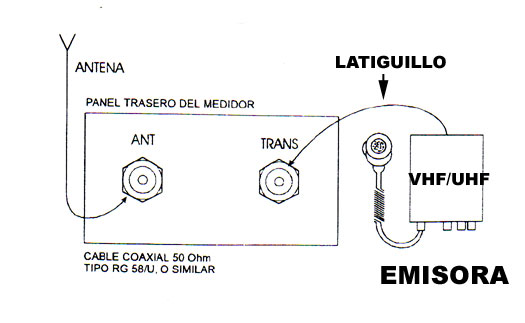

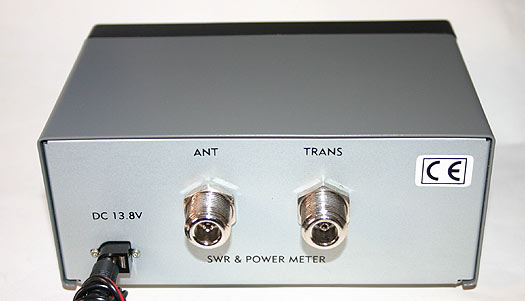

1) Lo primero

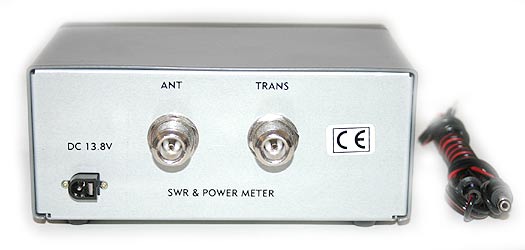

conectar la antena al conector del medidor ANT.
2) Paso segundo conectar un latiguilo
de cable RG 58 al conector del medidor TRANS y en el otro
extremo del latiguillo a la emisora segun imagen:
|
| |
|
|
| Seguimos transmitiendo. |

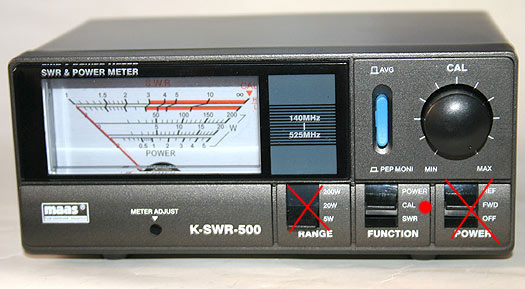

| 3)
Poner selector CAL en la imagen punto rojo. El resto de selectores
da lo mismo como esten. Los que estan con X en rojo no tienen
importancia a la hora de medir estacionarias. |
| |
|
|
| |
| Seguimos transmitiendo. |

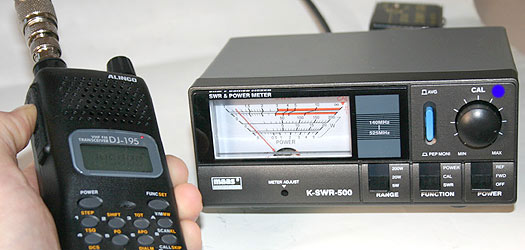

| 4)
Transmitir con el equipo continuo ( No hace falta que
Hable) solo pulsar el Microfono o PTT ,esta que termine de hacer
la medicion. |
| |
|
|
| |
| Seguimos transmitiendo. |
5)

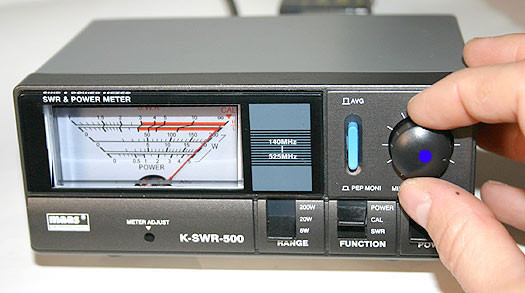

Ajustar el potenciometro CAL ( es boton grande punto azul en
la imagen) Recuerde debe estar transmitiendo el equipo. Debe
hacer que la aguja roja llege justo a esta zona del esmiter
(Cal con triangulo rojo invertido). Debera mover el potenciometro
de izquierda a derecha hasta el ajuste idoneo segun lo comentado.
|
| |
|
|
| |
| Seguimos transmitiendo. |
| 6)
Una vez la aguja del esmiter este bien situada en Cal segun
imagen superior procederemos a la comprobacion de la estacionarias.
. |
| |
|
|
| |
| Seguimos transmitiendo. |

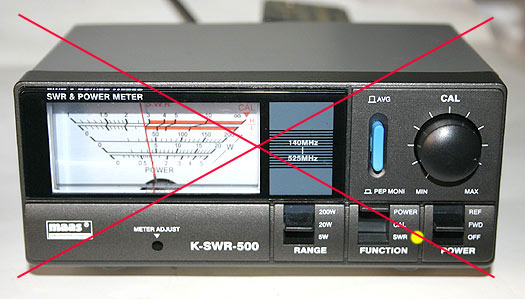

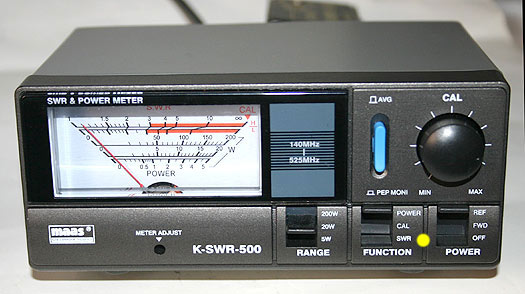

| Para saber que estacionaria
tenemos debemos poner finalmente el selector en la posicion
SWR punto amarillo en la imagen. En este caso la imagen da la
lectura estacionaria seria 1;1 cuanto menos estacionarias tengamos
mejor 1,1 esta muy bien El equipo esta sacando toda la potencia.
Estacionarias 1, 5 esta bien. |

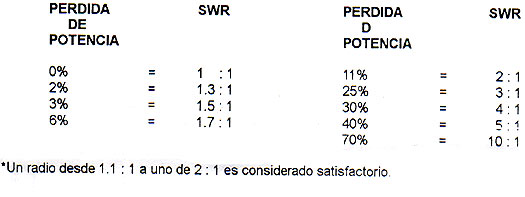

| Apartir del 3 empieza
zona roja (Ver imagen inferior), el equipo no saca toda la potencia
hay que revisar la instalacion, cables, antenas, cortar varilla
de antena etc.. |
| |
|
|
|
|
| |
| |
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
| |
| |
 |
| <<
